挠性联轴器Flexible Coupling - A 系列，H 系列

【产品特点】

A 系列特点：
• 轻型和中型负载• 孔径的可选范围为3/32in.至3/4in.
• 无磁性• 价格低• 免维护
H 系列特点：
• 高扭矩负载• 高抗疲劳强度• 孔径的可选范围为3/32in.至3/4in
• 材质为CRES 不锈钢• 免维护

5分钟轻松选对联轴器

0769-22805355

详细介绍

A 系列特点：

• 轻型和中型负载

• 孔径的可选范围为3/32in.至3/4in.

• 无磁性

• 价格低

• 免维护

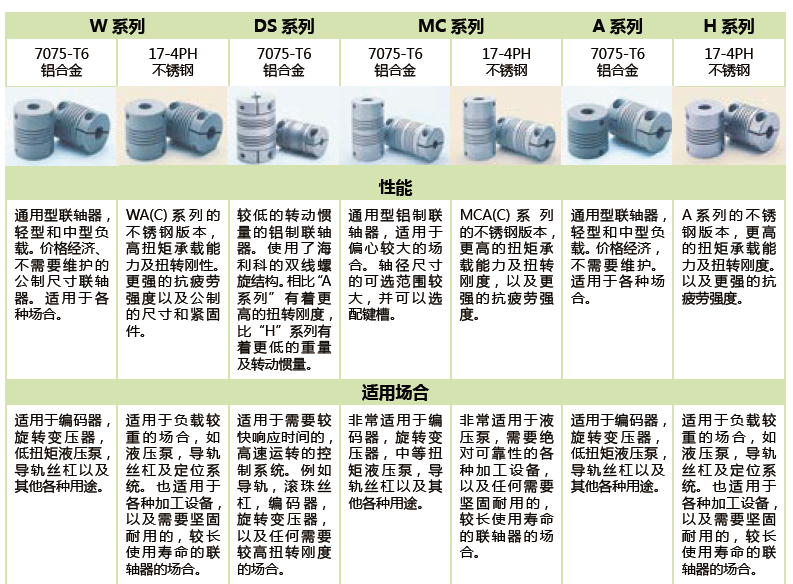

A 系列联轴器在应用场合上有着较大的范围。例如：编码器、仪表装置、导轨丝杠、小型液压泵、轧辊等轻型或中型负载的驱动系统，这些都需要挠性的联轴器。

H 系列特点：

• 高扭矩负载

• 高抗疲劳强度

• 孔径的可选范围为3/32in.至3/4in.

• 材质为CRES 不锈钢

• 免维护

H 系列联轴器以高负载、高抗疲劳强度和高扭转刚性著称。所以它使用在驱动系统、小型液压泵和齿轮箱等高负载场合。

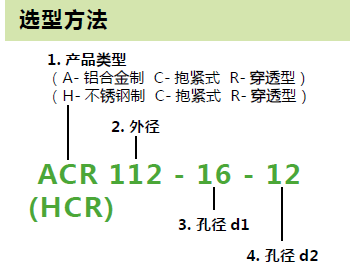

1. 产品类型：

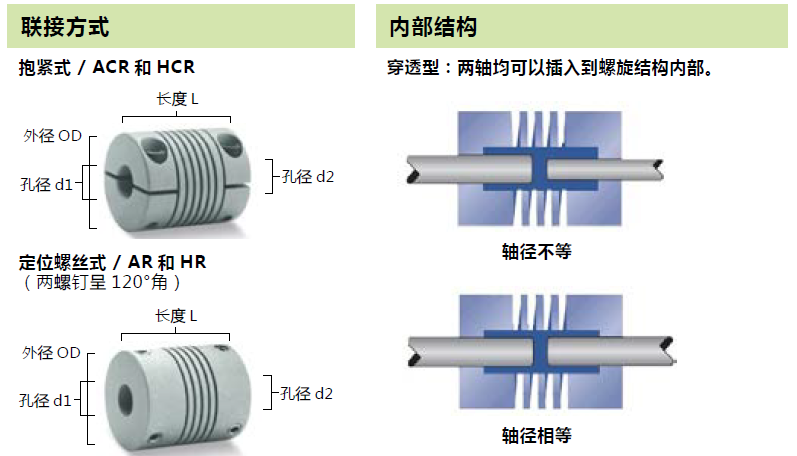

ACR - 铝合金制，抱紧式

AR - 铝合金制，定位螺丝式

HCR - 不锈钢制，抱紧式

HR - 不锈钢制，定位螺丝式

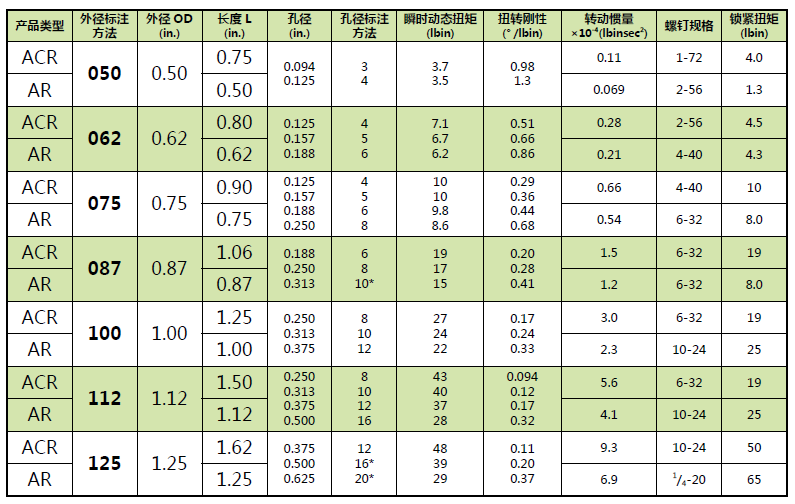

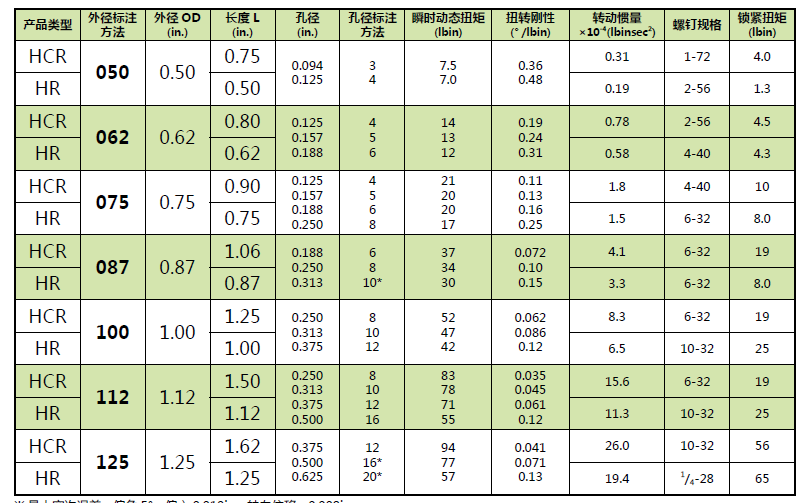

2. 外径：请根据产品性能在下面的表格中选择合适的外径。

3/4. 孔径：请根据下表中的可选孔径来选择。每一个孔径均可选择公制和英制的尺寸。请务必注意孔径的后面是否有mm。例如 -10mm 代表10mm 的公制孔径。而 -10 则代表10/32in，也就是7.94mm。此外请务必将较大的孔径写在前面。

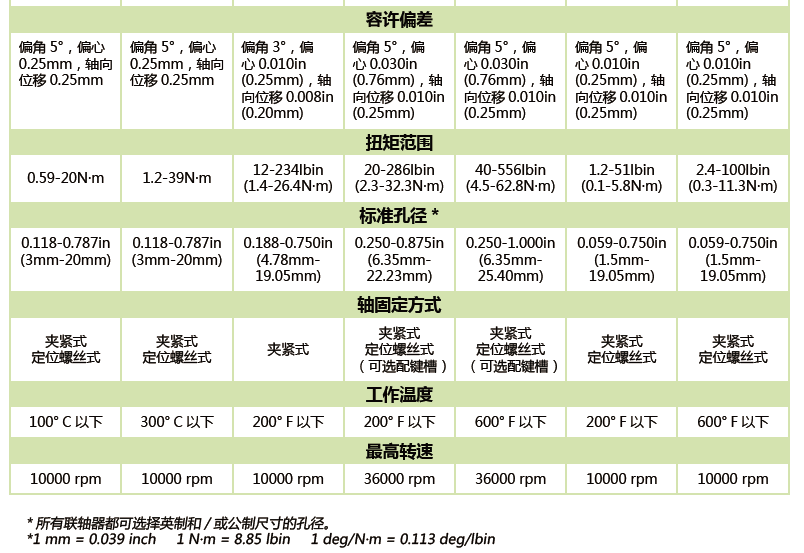

※ 最大容许误差：偏角5°，偏心0.010in，轴向位移±0.008in。

※ 表中的动态扭矩为瞬时值。如需要不反转的数值，请将该值除以2。反转的情况下请除以4。如使用的扭矩接近临界值，请联系我们协助分析。

※ 可选配公制的紧固件。

※ 正常情况下，孔径的公差为+0.002in/-0.000in。如需要其他特殊的公差，请联系我们。

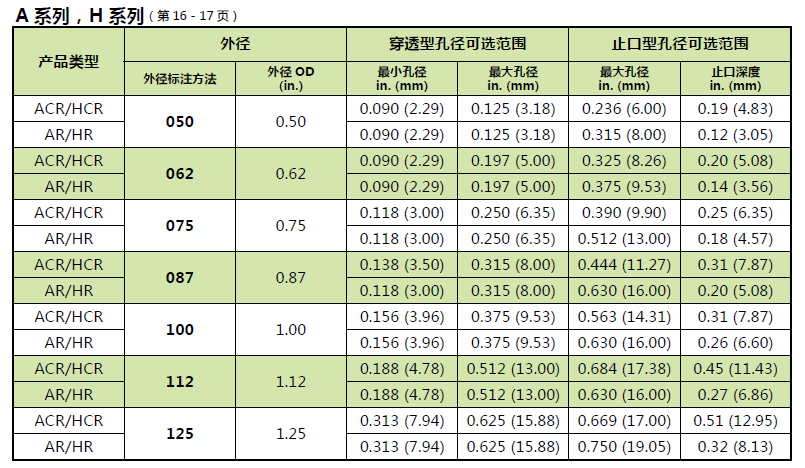

※ 表中孔径为标准孔径。关于非标的孔径，请参考第22 - 23 页的表格。

※ 表中的转动惯量是最小孔径时之值。

※ 如果选择带有* 的孔径的产品，则它的回转直径要略微高于产品外径OD（仅限抱紧式）。
