DS 系列是为高性能的动作控制系统而开发的产品。该产品有两组双线螺旋结构,保证了扭转精度和径向的弹性性能。
由于该系列只存在抱紧式结构,所以该系列产品为定位装置、伺服电机和导轨丝杠的传动提供了较高的扭转刚性和较低的转动惯量。
DS 系列同样能提供0.01in. 的径向偏差。这样就减少了对高精度装配的要求,从而补偿了机构整体的精度。该系列产品只有铝合金制。

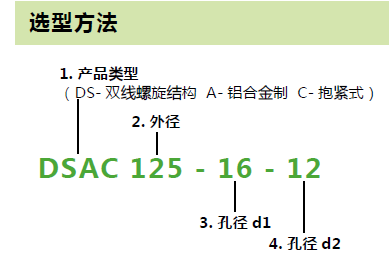

1. 产品类型:

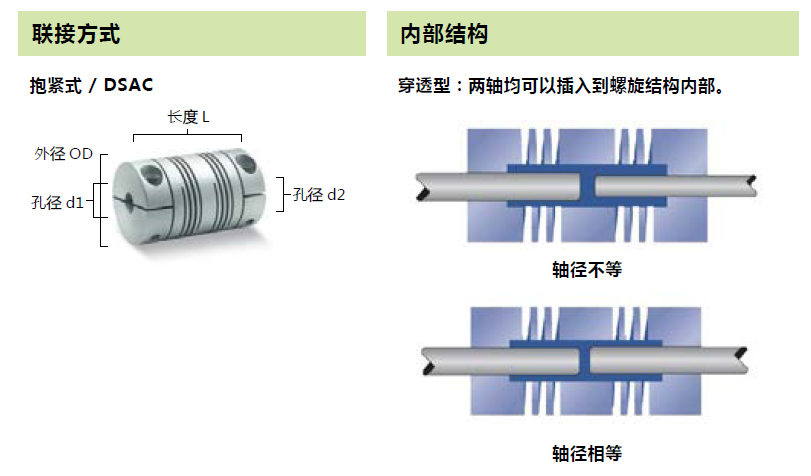

DSAC - 双线螺旋结构,铝合金制,抱紧式

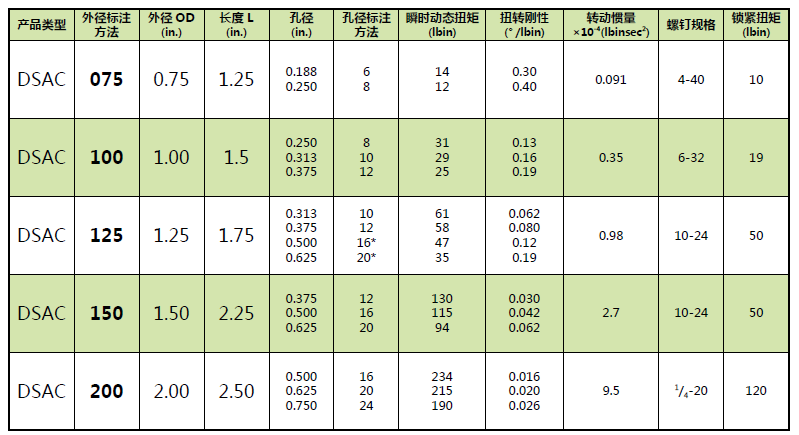

2. 外径:请根据产品性能在下面的表格中选择合适的外径。

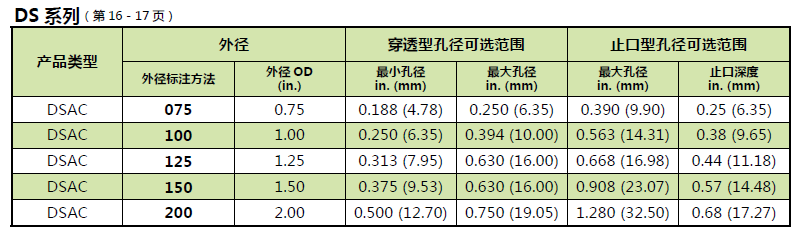

3/4. 孔径:请根据下表中的可选孔径来选择。每一个孔径均可选择公制和英制的尺寸。请务必注意孔径的后面是否有mm。例如 -10mm 代表10mm 的公制孔径。而 -10 则代表10/32in,也就是7.94mm。此外请务必将较大的孔径写在前面。

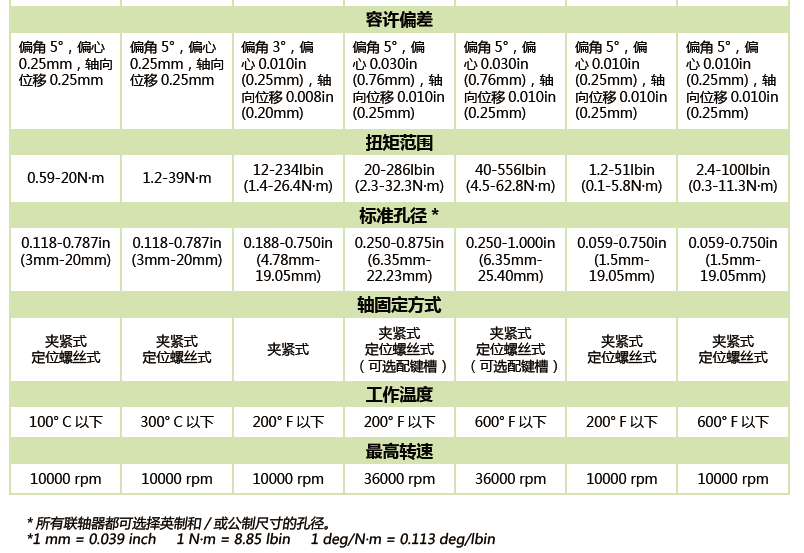

※ 最大容许误差:偏角3°,偏心0.010in,轴向位移±0.008in。
※ 表中的动态扭矩为瞬时值。如需要不反转的数值,请将该值除以2。反转的情况下请除以4。如使用的扭矩接近临界值,请联系我们协助分析。
※ 可选配公制的紧固件。
※ 正常情况下,孔径的公差为+0.002in/-0.000in。如需要其他特殊的公差,请联系我们。
※ 表中孔径为标准孔径。关于非标的孔径,请参考第22 - 23 页的表格。
※ 表中的转动惯量是最小孔径时之值。
※ 如果选择带有* 的孔径的产品,则它的回转直径要略微高于产品外径OD。
