  • 3.1

挠性联轴器Flexible Coupling - MC 系列

【产品特点】
• 非常适合作为工业马达用联轴器
• 较大的偏心承载能力
• 能传递较大的扭矩
• 可选配较大的孔径
• 可选配键槽

5分钟轻松选对联轴器

0769-22805355

在线留言 在线咨询
详细介绍

MC 系列作为一种用途广泛的联轴器,能够提供较大范围的扭矩和孔径,以及0.03in. 的偏心承载能力。此外,MC 系列还可以选配键槽。所以无论是导轨丝杠还是传送带,MC 系列都可以满足您的使用要求。还系列产品可选择铝合金制和不锈钢制。

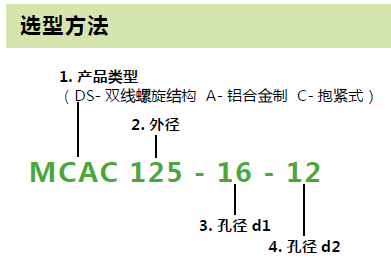

1. 产品类型:

MCAC - 铝合金制,抱紧式

MCA - 铝合金制,定位螺丝式

MC7C - 不锈钢制,抱紧式

MC7 - 不锈钢制,定位螺丝式

2. 外径:请根据产品性能在下面的表格中选择合适的外径。

3/4. 孔径:请根据下表中的可选孔径来选择。每一个孔径均可选择公制和英制的尺寸。请务必注意孔径的后面是否有mm。例如 -10mm 代表10mm 的公制孔径。而 -10 则代表10/32in,也就是7.94mm。此外请务必将较大的孔径写在前面。

※ 最大容许误差:偏角5°,偏心0.030in,轴向位移±0.010in。

※ 表中的动态扭矩为瞬时值。如需要不反转的数值,请将该值除以2。反转的情况下请除以4。如使用的扭矩接近临界值,请联系我们协助分析。

※ 可选配公制的紧固件。

※ 正常情况下,孔径的公差为+0.002in/-0.000in。如需要其他特殊的公差,请联系我们。

※ 表中孔径为标准孔径。关于非标的孔径,请参考第22 - 23 页的表格。

※ 表中的转动惯量是最小孔径时之值。

※ 如果选择带有* 的孔径的产品,则它的回转直径要略微高于产品外径OD(仅限抱紧式)。

※ 该系列产品可追加英制或公制的键槽。
