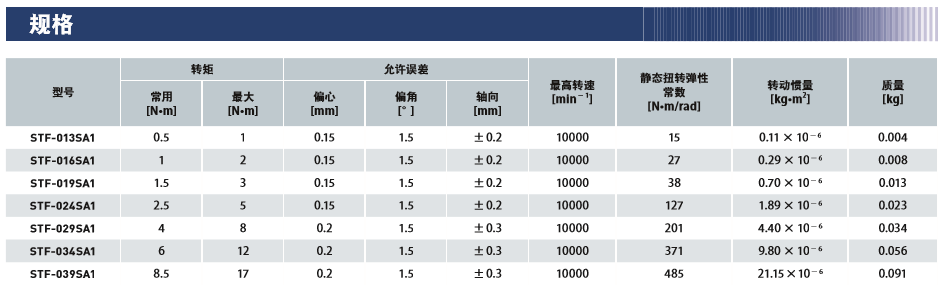

※ 根据轴紧固部分的夹持力,常用·最大转矩可能会受到限制,请在轴径的最大转矩表中进行确认。
※ 最高转速未考虑动平衡。
※ 静态扭转弹性常数为20℃的情况下最大孔径时元件部分的解析值。
※ 转动惯量及质量为最大孔径时的数值。

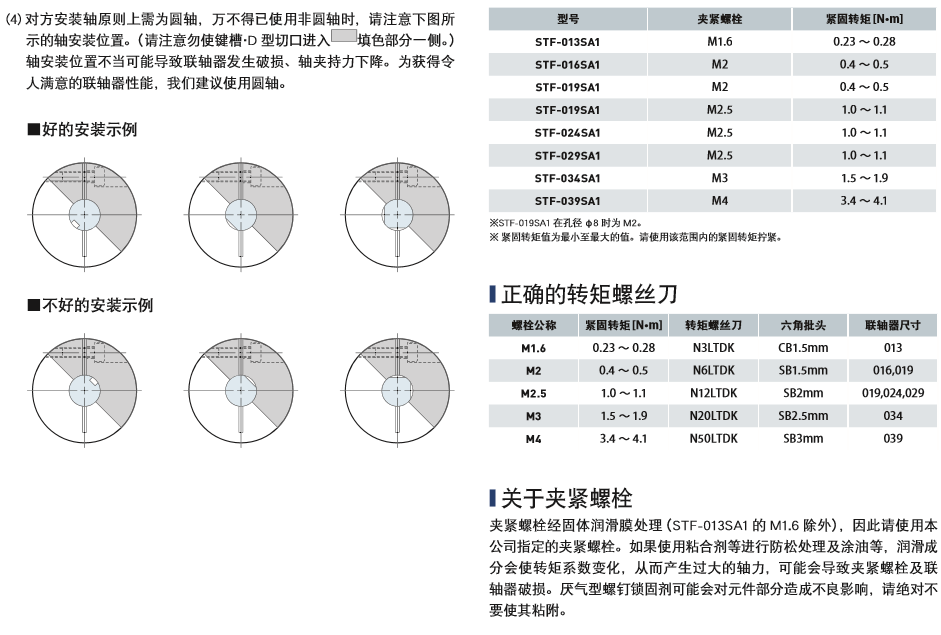

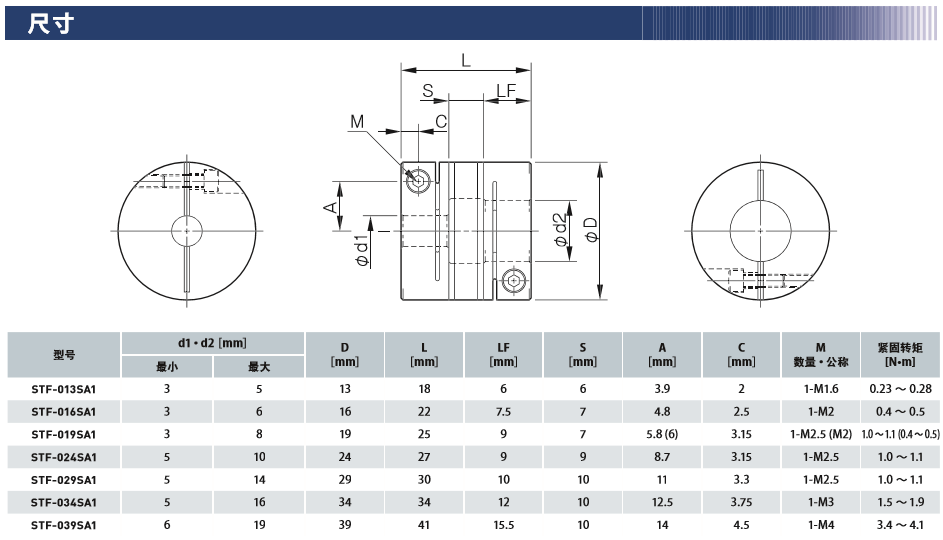

※ 夹紧螺栓 M 公称为数量- 螺钉公称,数量是单侧毂的数量。
※ STF-019 的 ( ) 内的数值是 d1或 d2为φ8mm时的值。
※ 元件内径部分的余量为 d2 尺寸(大径)+φ0.5mm。
※ 对方安装轴的尺寸公差为 h7级。

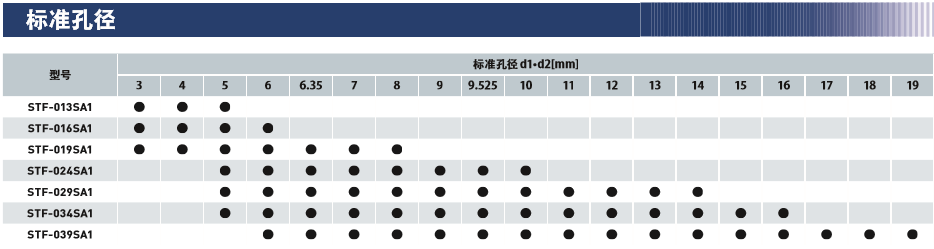

※有●标记栏内的孔径按标准处理。

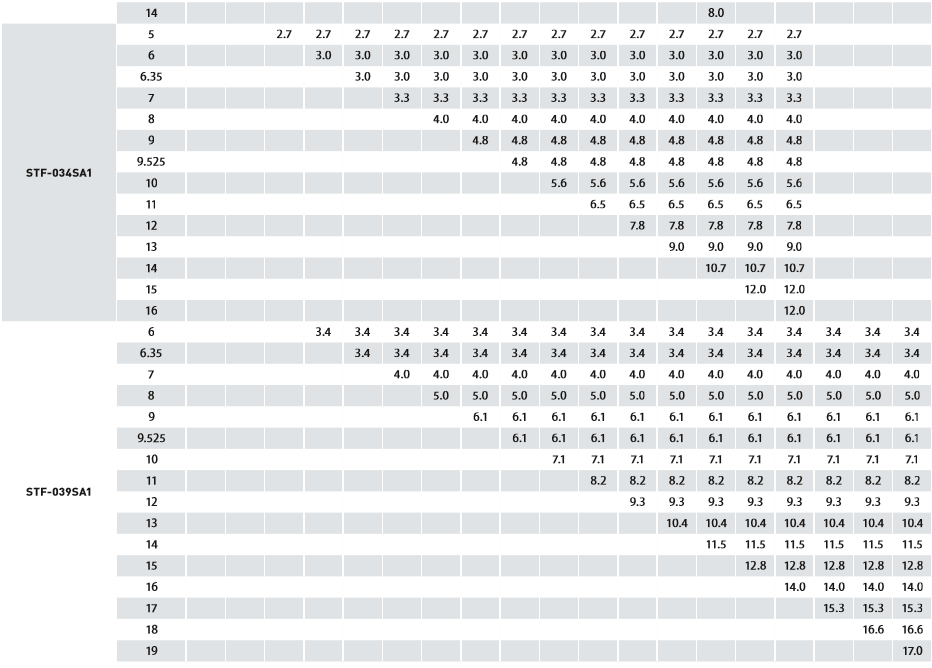

※ 对于采用的孔径,根据轴紧固部分的夹持力,常用·最大转矩会受到限制,请在“轴径的最大转矩”表中进行确认。
