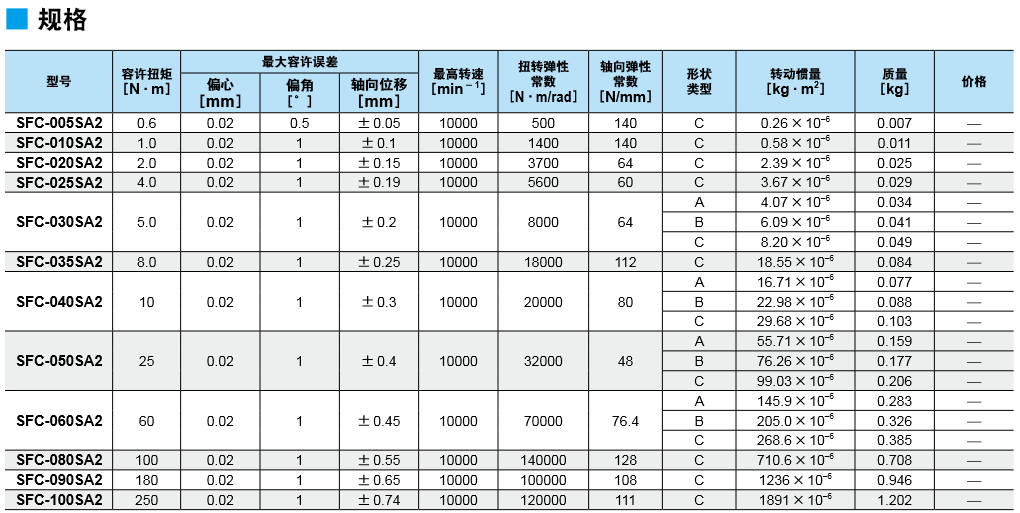

※表中的转动惯量及质量是最大孔径时之值。
※表中的扭转弹性常数值仅为板簧组部分的实测值。
※最高转速没有考虑动平衡。

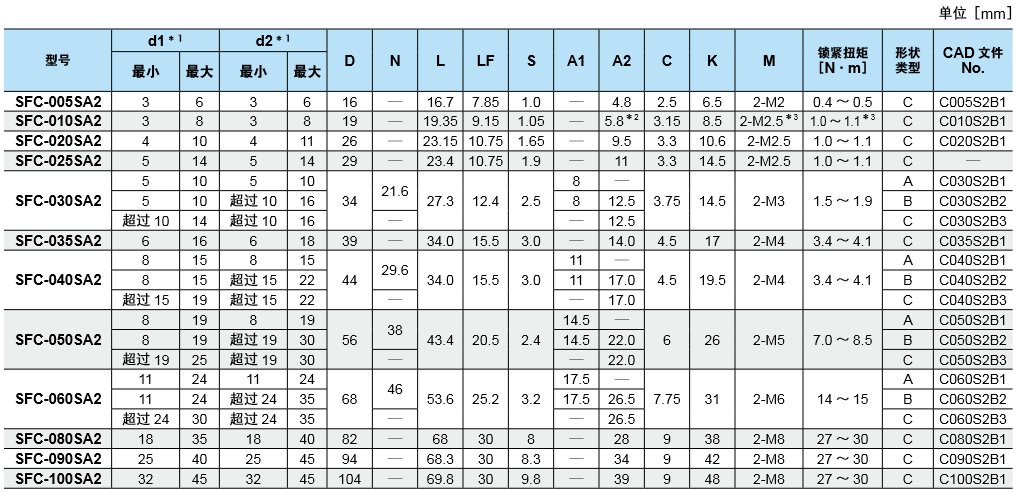

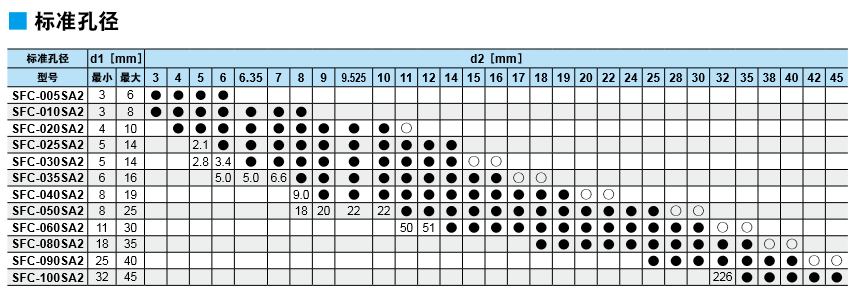

※带●和○号和数值栏内的孔径按标准孔径处理。

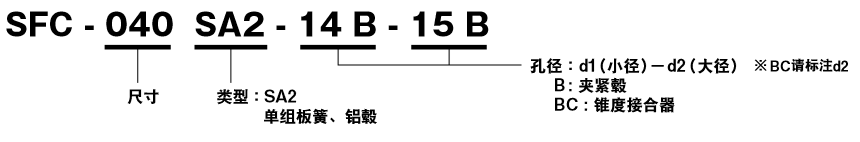

※带○号栏的孔径,由于受板簧组内径的制约,我们只能应对 d2 侧的毂。不可制作的例子:SFC-020SA2-11B-11B,可制作的例子:SFC-020SA2-10B-11B。
※有数值栏内的孔径表示其孔径小 , 在轴接合部分的保持力作用下 , 容许扭矩会受到限制。数值表示其容许扭矩值 [N·m]。
※可应对的孔径范围为尺寸表中最小孔径以上和最大孔径以下的范围内。关于上表以外的孔径将另行应对,请向本公司洽询。

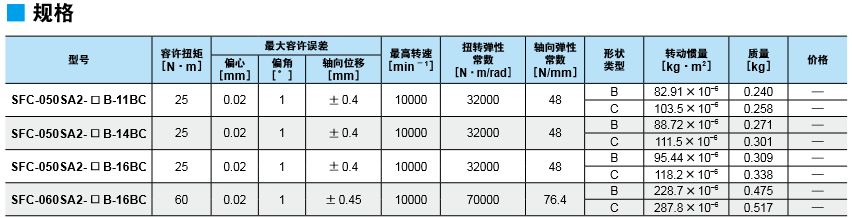

※表中的转动惯量及质量是最大孔径时之值。
※表中的扭转弹性常数值仅为板簧组部分的实测值。
※最高转速没有考虑动平衡。

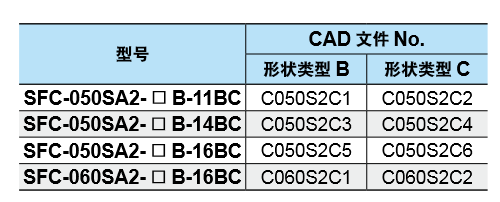

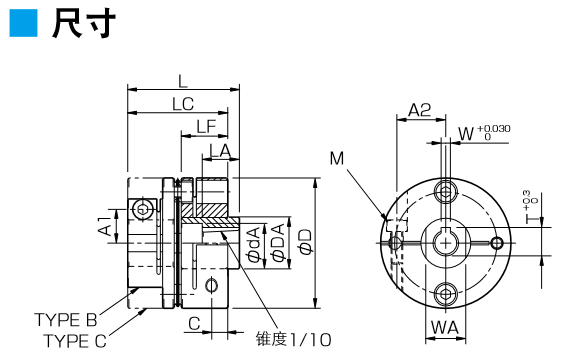

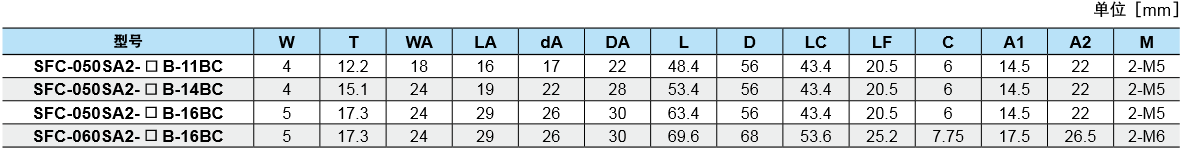

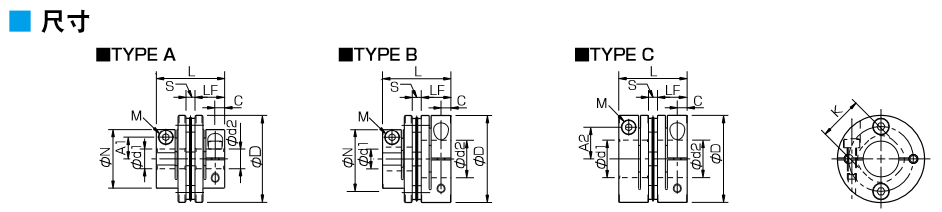

※形状类型为类型 B 或类型 C。
