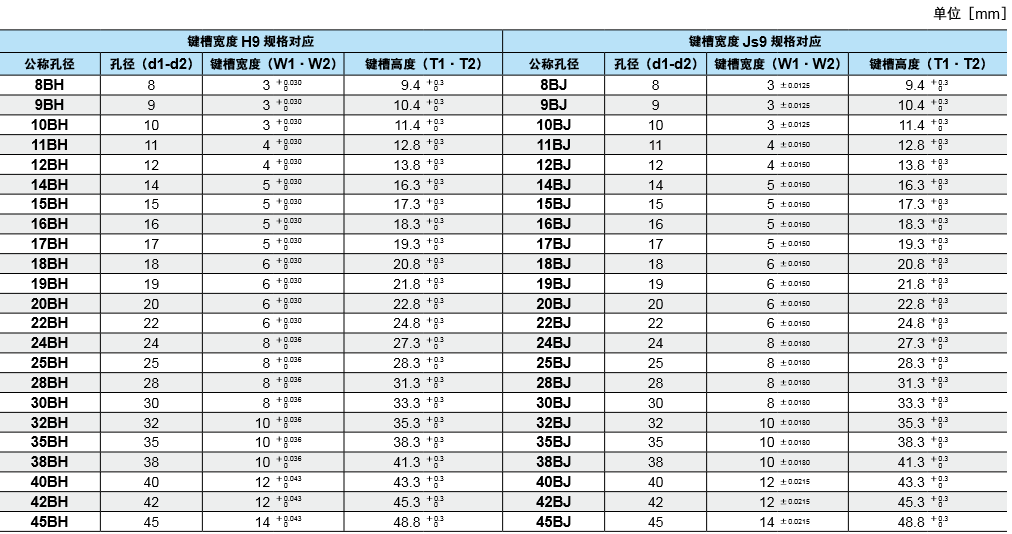

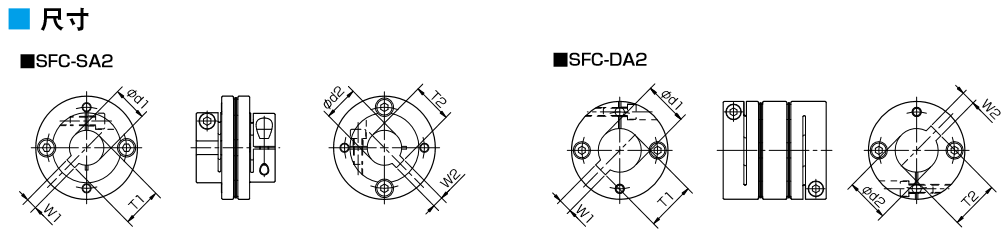

如果客户要采用带键的轴,我们将应客户的要求在夹紧毂上加工键槽。键槽的宽度公差为 H9 级或 Js9 级。请根据下表与键规格相对应的标准孔径加以确认。
(注意) SFC 型号是采用摩擦接合连接轴来传递扭矩的联轴器。因此,如果客户要采用带键的规格,请务必使用尺寸在键槽宽度以下的键。如果客户采用键压入方式,在装配或运行中联轴器有时会破损。此外, 夹紧螺栓请务必用规定的锁紧扭矩锁紧,并且使用时不要超过联轴器的容许扭矩。
※我们也应对上表没有的规格,请向本公司洽询。

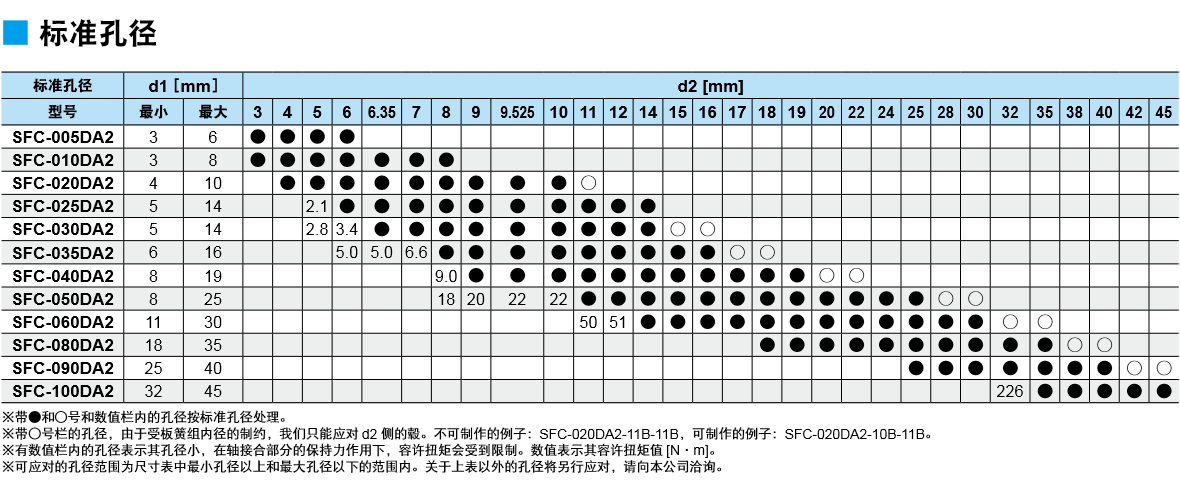

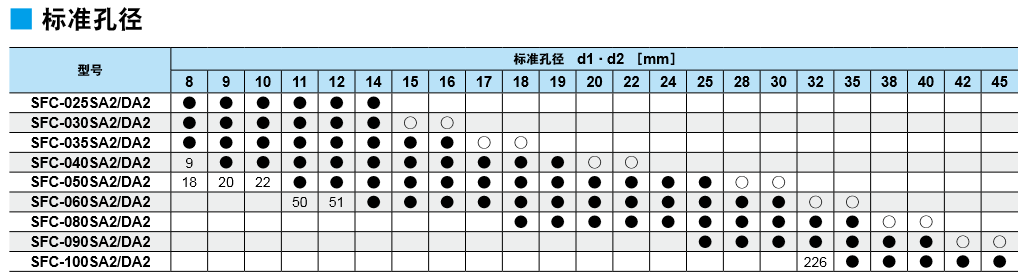

※带●和○号和数值栏内的孔径按标准孔径处理。
※带○号栏的孔径,由于受板簧组内径的制约,我们只能应对 d2 侧的毂。
※有数值栏内的孔径表示其孔径小,在轴接合部分的保持力作用下,容许扭矩会受到限制。数值表示其容许扭矩值 [N·m]。
