爪形弹性联轴器

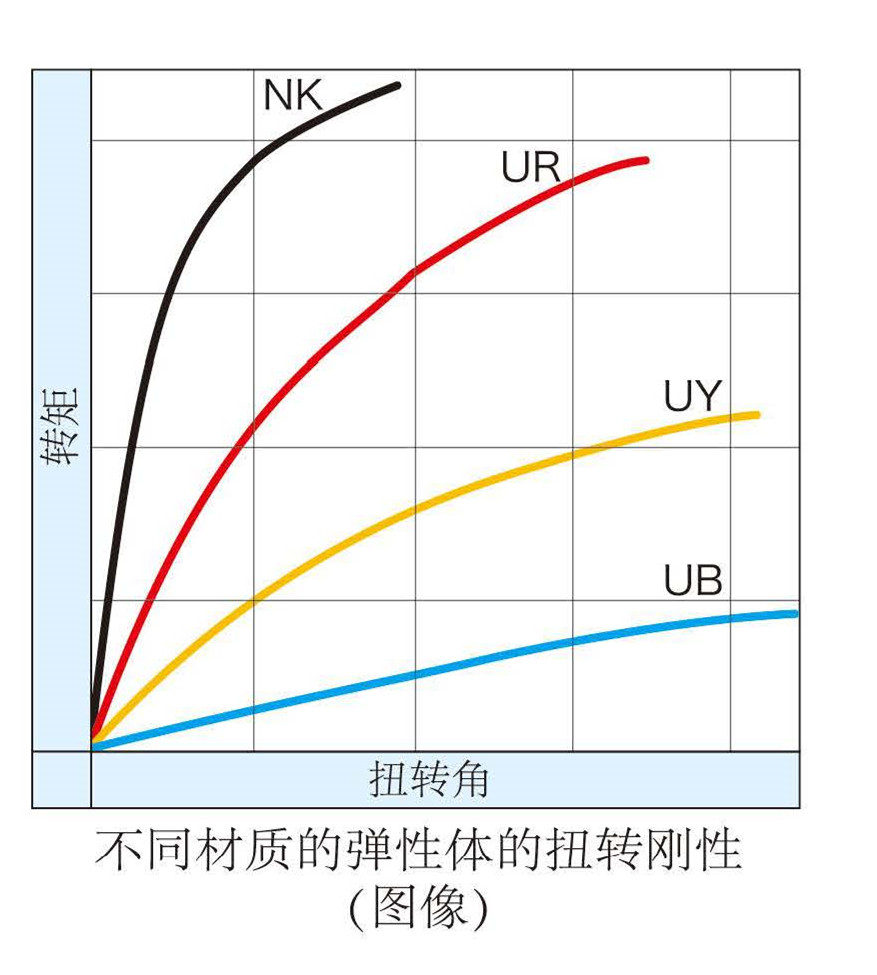

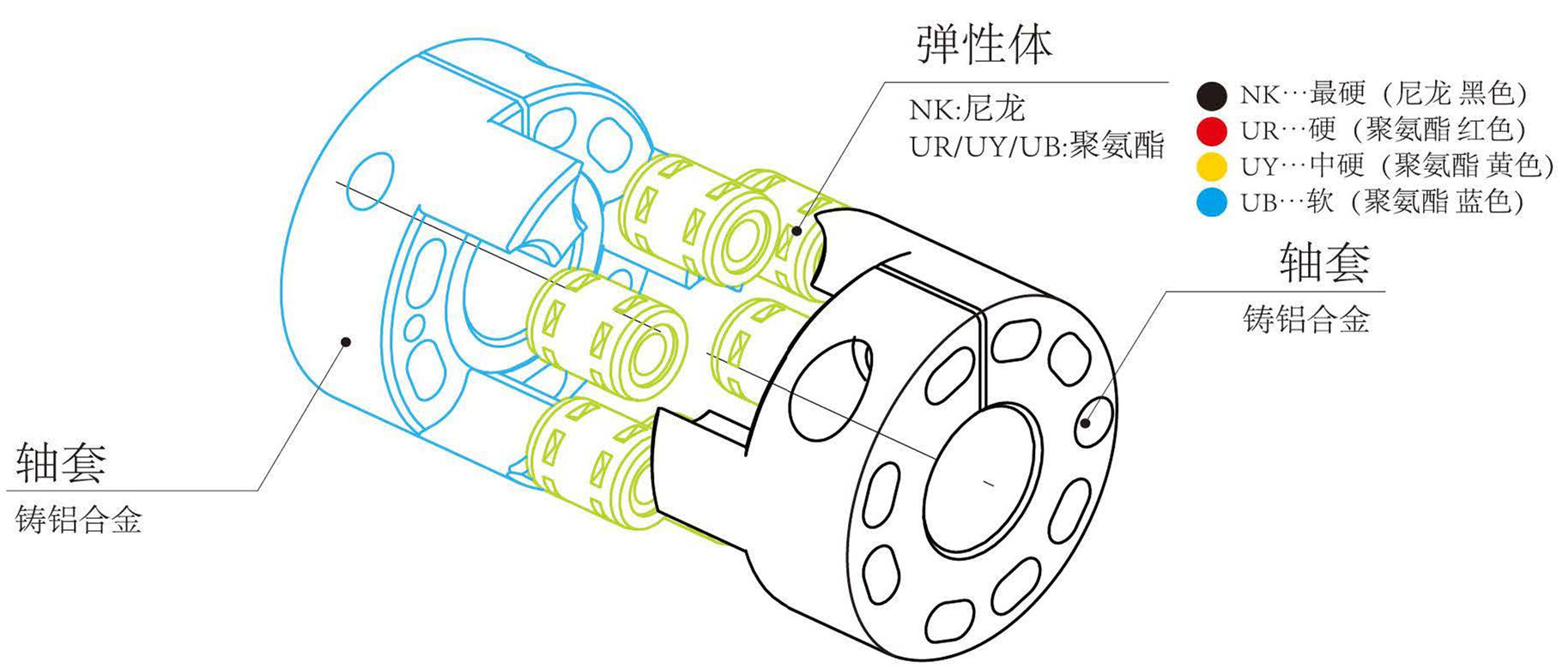

爪形弹性联轴器，利用被轴套的突起围住的圆筒状弹性体发生变形，来补偿径向偏差，角向偏差和减振的联轴器。因6个弹性体完全独立，各自按照最佳的效果变形，可简单地弹性体有4种材料，硬度不同静态扭转刚性和径向偏差的补偿能力也不同。

选择时的注意事项

●若是水泵等有转矩振动的回转负荷，请选择软（静态扭转刚性小）的弹性体。

 如果优先考虑额定转矩的大小，选择坚硬的弹性体，轴套突起的根部可能会因为金属疲劳而先破损。

●惯性质量大的伺服系统、凸轮驱动负荷等也因为与上述同样的理由，请选择软的弹性体，并且也请将转矩选大一点。

●经常在最高转数下使用时，请将额定转矩设置为1/2.

●当径向，角向，轴向偏差等很大时，请在弹性体接触面上涂抹润滑剂。

周围温度与额定转矩的补正

在周围温度下请进行额定转矩的补正（参照下图）
