膜片型联轴器XH系列四大特点大进阶

膜片联轴器：

补偿主动机与从动机之间由于制造误差、安装误差、承载变形以及温升变化的影响等所引起的轴向、径向和角向偏移。U型膜片联轴器主要单节和双节。两端有铝合金，中间由不锈钢膜片连接。主、从动机传递扭矩，具有弹性减振、无噪声、不需润滑的优点。

01

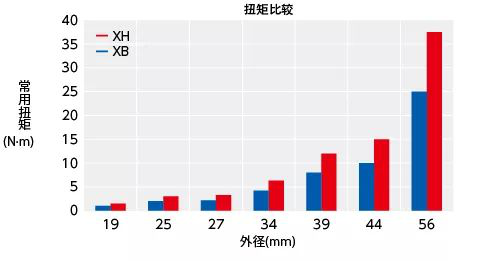

传递扭矩提高到1.5倍

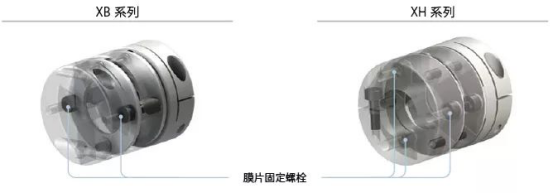

传统产品 XB 系列的膜片固定螺栓为单侧2根，XH系列则变为3根。 由于固定螺栓的力成倍增加，因此扭矩传递能力提高到了1.5倍。

· XH系列为XB系列的后续产品。

· 全长、外径及最大轴孔径与XBW相同。

· 与相同尺寸的XB系列相比，价格低廉。

02

设计小巧、成本低廉

· 瞬时最大扭矩提高到额定扭矩的350%，适用于伺服马达时，有望实现紧凑化和低成本化。

03

扩充标准轴孔径

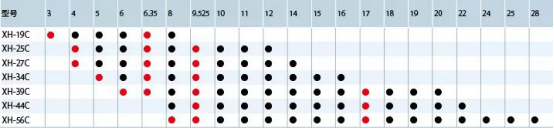

· 将XB系列中没有的轴孔径标准化。

(●相对于XB系列，只在XH系列中存在的标准轴孔径。）

04

加长型「XHW-L」实现了标准化

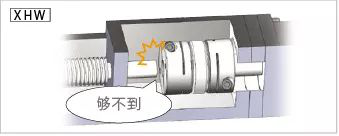

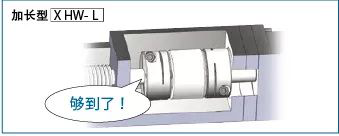

· 在连接电动引动器与马达时，如果联轴器到达不了轴，以前通过使用增加了全长的特殊产品来对应，而XH系列则实现了加长型 XHW-L的标准化。

· XH系列由于提高了扭矩传递能力，因此可比传统产品尺寸更小。如果使用XHW无法满足全长的要求，请使用加长型XHW-L。

文章来源于：NBK锅屋百迪精密机械有限公司
