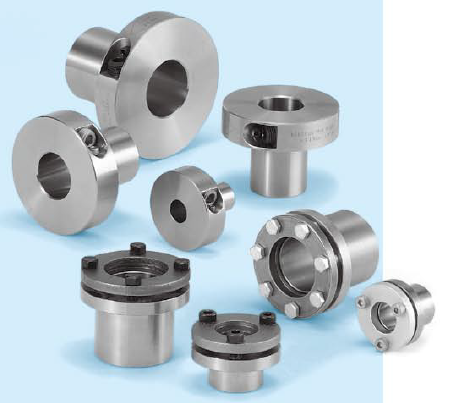

日本三木普利ETP型详细解说

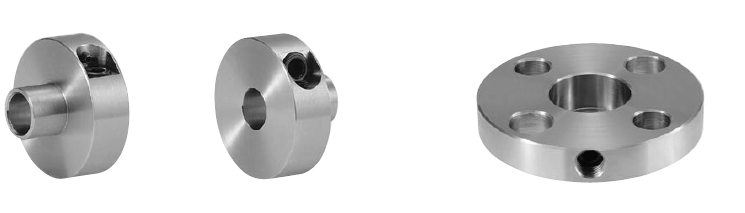

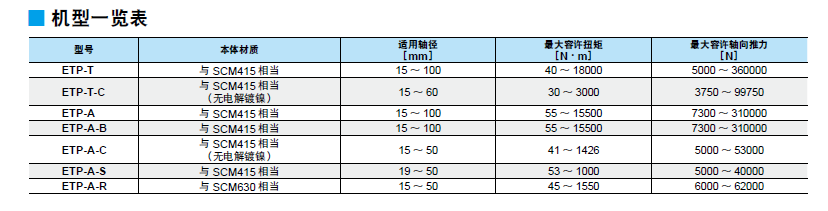

■ ETP-TECHNO（T 型号）

■ ETP-CLASSIC（A 型号）

● 轴和毂的加工公差为普通公差

● 易于准确定位

● 简单的整体结构，操作简单

● 拆装容易

● 无需加工键

● 同心度高

● 无背隙

● 轴向推力为零，轴和毂不会移动

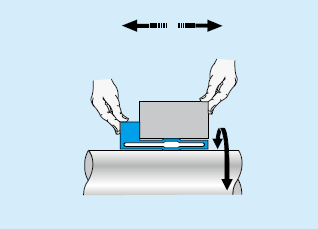

■ 简单而准确的定位

与使用键、销子的固定方法不同，轴向和旋转方向上可任意进行定位。易于安装在需要准确调节同步的装置上。而且通过多少施加一点压力，既可保持位置精度，又可切实紧固。

■ 成功节约空间

设计上可保证相对于轴从径向接合，因此插进固定工具的制约条件少，可实现节约空间的设计。由于节约空间，有助于惯性小、紧凑轻量的设计。

■ 同心度高

设计上可保证相对于轴从径向接合，因此插进固定工具的制约条件少，可实现节约空间的设计。由于节约空间，有助于惯性小、紧凑轻量的设计。采用压力介质方式，可实现高同心度的接合。而且轴侧和轮毂侧的面压均匀，即使减小轮毂的外径，也可保持高同心度。为此，即使在高转速条件下使用，也可减小离心力引起的不平衡。

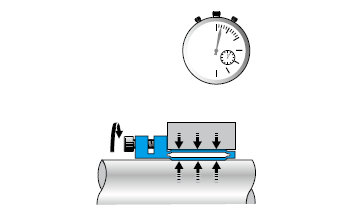

■ 切实而快速的安装

只需用规定的扭矩紧固几个螺栓，即可切实安装到位。而且接合后可马上向装置施加负载。

※为了相对于轴和轮毂以合适的面压切实固定，请在安装时保证轴和轮毂完全接触。

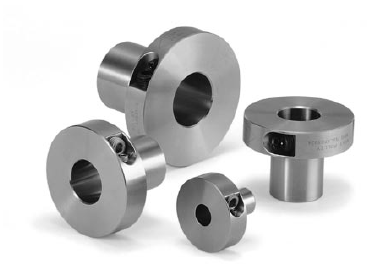

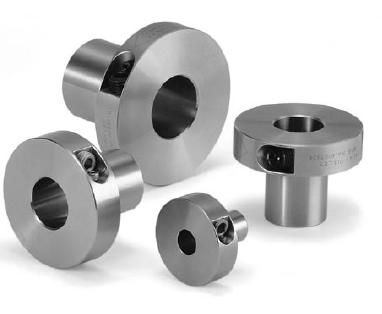

■ ETP-TECHNO（T 型号）

只需拧紧1 个螺栓即可接合，结构简单。提供标准规格与简易防锈规格。

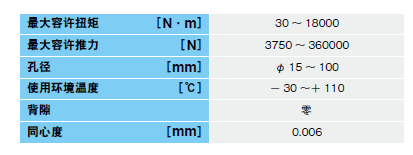

具有优越的同心度，可达0.006mm，最适合精度要求高的场合。由于从径向紧固，扭矩扳手等不占空间。

封装在行腔内的压力介质通过拧紧压力螺丝而被加压，从而使其移动到套筒内。压力介质施加的压力使得套筒从内部受到压力，轴侧的套筒收缩，毂侧的套筒扩张，轴和毂通过套筒接合起来。

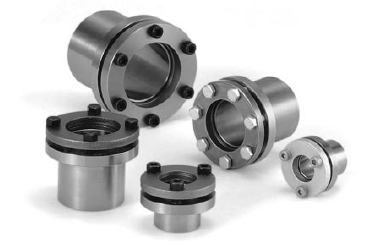

■ ETP-A 型号

与机械式接合要素相比，使用螺栓个数少，简化了安装。除了标准规格外，还提供六角螺栓规格、简易防锈规格、短规格、

不锈钢规格。

同心度为0.05mm。

标准型号从推力方向紧固，但六角螺栓规格（不锈钢规格）可从径向紧固。

由于使用的是压力介质，装拆简单。

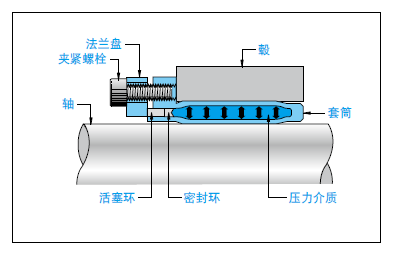

插入套筒内的压力介质被密封圈密封住，在夹紧螺栓的拧紧过程中，通过法兰盘、活塞环以及密封环机械地压缩压力介质。压力介质的压缩使得套筒从内部受到压力，轴侧的套筒收缩，毂侧的套筒扩张，轴和毂通过套筒接合起来。

■高同心度

完全一体的结构，毂的安装同心度可达几个μm。

■利用1 个螺丝装拆

只需1 个压力螺丝即可轻松而迅速地安装和拆卸。

■节约作业空间

压力螺丝采用从径向拧紧的结构，不占用作业空间。

■无需加工键

消除了因使用键而要加工键槽等麻烦，而且轴和轮毂采用普通公差，无

需特别整修。

■轴向负载为零

只有径向负载作用在轴和毂上，不施加轴向负载。

■符合RoHS 标准

符合欧盟颁布的有关禁止使用汞、铅等6 种物质限制有害化学物质的“RoHS”标准。

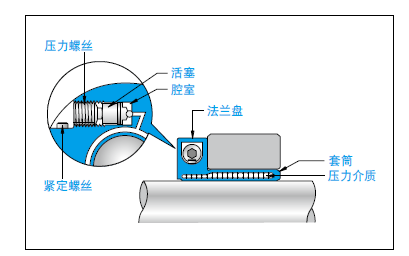

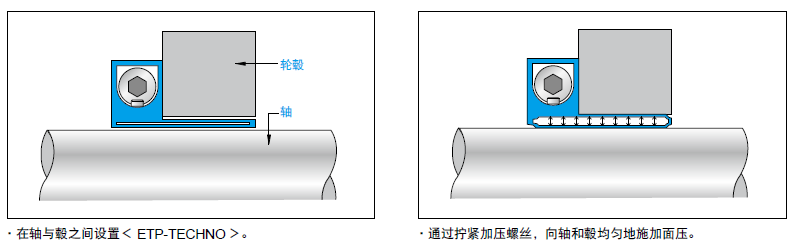

工作原理

ETP-TECHNO

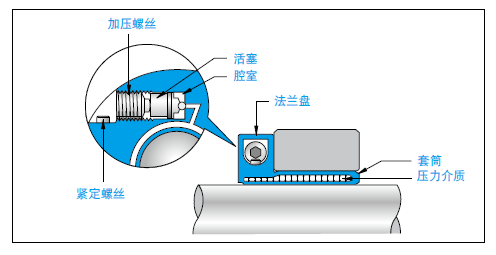

封装在腔室内的压力介质通过拧紧压力螺丝而被加压，从而使其移动到套筒内。压力介质施加的压力使得套筒从内部受到压力，轴侧的套筒收缩，毂侧的套筒扩张，轴和毂通过套筒接合起来。

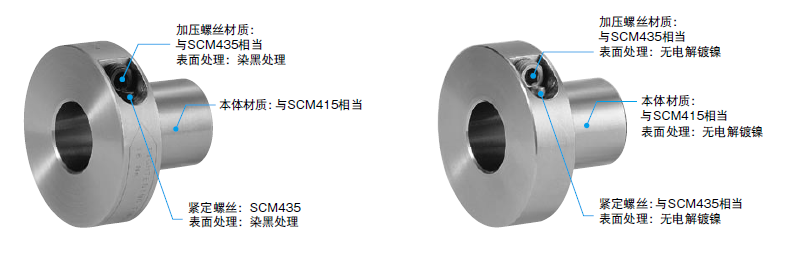

结构和材质

● ETP-T

只需拧紧1 个螺栓即可接合，结构简单。由于从径向紧固，扭矩扳手等不占空间。

ETP-T-C（简易防锈规格）

这是在本体和压力螺丝等上实施无电解镀镍的简易防锈规格。

特殊规格应对示例

在分切刀刀架上的应用示例

这是应用＜ ETP-TECHNO ＞接合原理的液压式分切刀刀架。旋转刀片可接合在刀架的任意位置上，用于切割镀锡板和铁板、铝材和纸张等。刀架的接合和移动只需1 个螺栓，极其简单，在安装和拆卸后，端面跳动值的再现性很高，可维持μｍ级的精度。

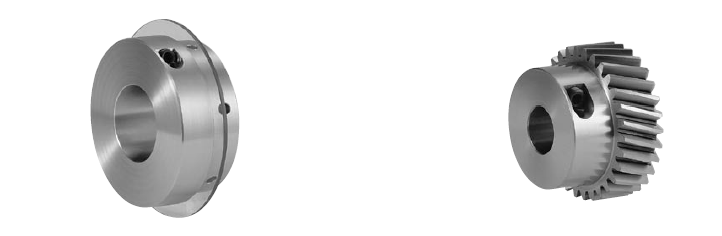

在齿轮整体式上的应用示例

由＜ ETP-TECHNO ＞和齿轮构成整体结构，同心度和精度非常高，可实现简单的定位。

可根据客户的要求调节套筒长度

也可通过缩短标准型号的＜ ETP-TECHNO ＞的套筒长度，满足对侧安装毂厚度薄的部件要求。

在固定工装上的应用示例

作为组装和加工用支架设置在作业台等上，可稳定地作业。而且设定上可做到部件固定位置再现性极高。
