自带力矩感知的智能联轴器

像联轴器这样的“铁嘎达”产品，能否也变得有感知呢？

本期，我们就为大家带来一款自带力矩感知功能的概念型智能联轴器产品。

这是上个月在日本东京机械要素展上，三木普利（MIKIPULLEY）展出的一款联轴器产品。

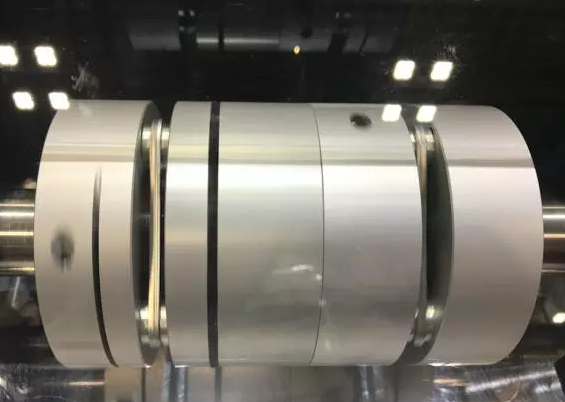

从外观看，它和普通的联轴器产品并没有什么不同。

但从展示方式来看，就比较特别了。

现场一共摆放了两台演示装置。

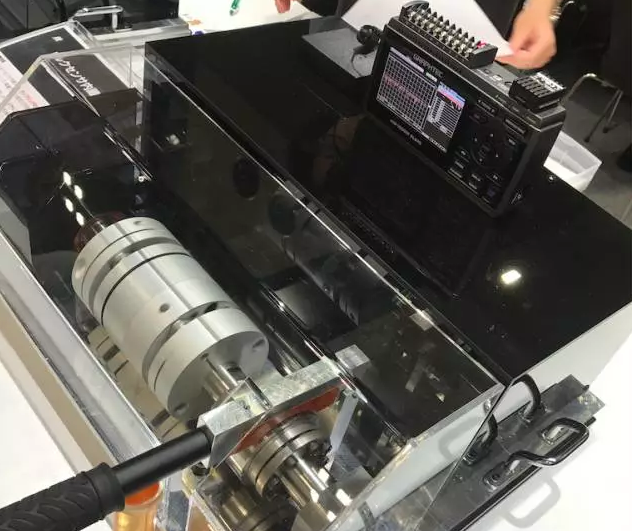

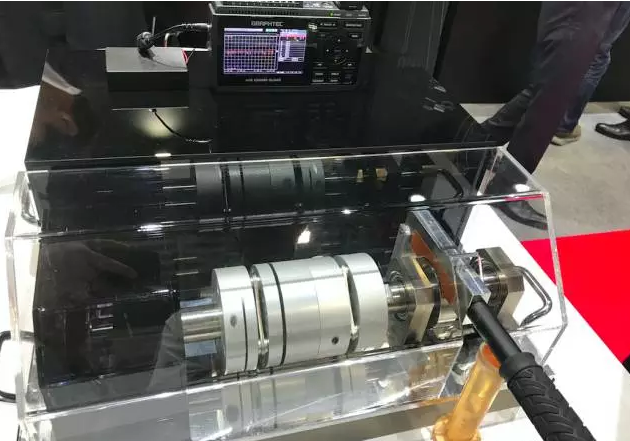

其中一台，在联轴器右侧的输出轴端，连了一只铡刀似的手柄；同时，位于实验台顶部，放了一台小型的示波器。

另一个实验台上放了一台笔记本电脑，并且在电脑 USB 端口上插了一支带天线的 “U 盘”。

经过现场三木普利工作人员介绍，我们才知道，原来现场演示的这款联轴器产品，是内置扭矩检测功能的，在其内部左侧为力矩传感器，右侧为信号处理和通讯单元。

而这两个实验台所演示的，其实是联轴器的力矩反馈功能。

从前面一台的演示中我们看到，当联轴器进入正常工作状态，其运转时所承受的扭矩反馈，会以动态曲线的形式展示在示波器上；并且，当包括联轴器在内的整个传动机构跟随左侧连接的电机旋转时，用力按压（或抬起）铡刀手柄，会增加（或减少）传动轴输出端的扭矩阻力，由此而产生的联轴器扭矩的变化也会通过其内置的传感器被检测出来，并反应在示波器的屏幕上。

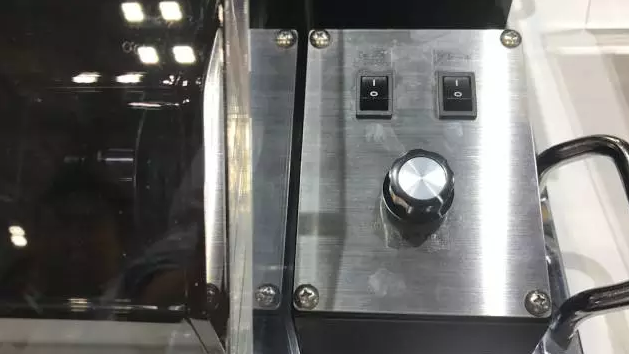

另一台演示也基本类似，不同之处在于，它是通过电位计旋钮调整电离合器或抱闸的开闭和松紧，来实现传动轴负载阻力大小的调整的。

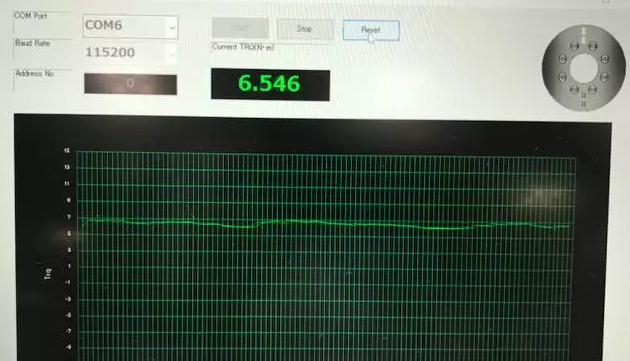

同样，借助联轴器内置的传感器，其负载扭矩也能够通过波形图展现出来，只不过在这里是显示在  PC 软件中的示波器页面中。

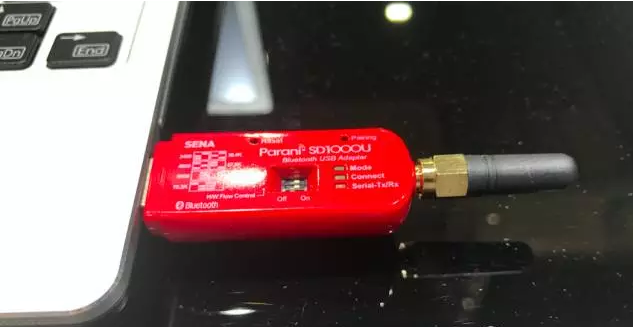

而在 PC 电脑上插着的那个蓝牙的 U 盘天线，其作用就是接收来自联轴器发出的传感检测数据，就是说在联轴器和屏显终端之间，是通过蓝牙的无线连接实现信息和数据通讯传输的。

据介绍，目前这款产品仍然属于概念型产品，连正式产品系列名称都还没有呢。同时，因为产品还没有最终定型，我们也并没有能够拿到更多详细的产品信息和规格参数。而厂家其实也是希望通过展示这样一款正处于研发阶段的原型产品，充分听取用户对这种自带感知能力的智能型机械传动产品的意见反馈，更全面的了解市场对此类产品的应用需求。

不过，尽管展示的这款产品依然略（fei）显（chang）稚嫩，但我们还是能从上面的实验演示中清楚的看出这款产品的应用场景：

借助传动链中的机械传动组件自身具备的运动感知能力，将检测到的运行状态信息实时反馈给设备系统，帮助设备在运行时获得实时的有关传动轴的预防性维护数据；在不增加太多应用成本的情况下，为企业提供更丰富的设备诊断监测数据。

此外，从展会现场的这两种产品演示方式，应该能够大致了解到，其在实际应用中会有两种不同的操作模式：

• 一个是通过手操器仪表与产品连接配对的操作方式手动获得状态数据反馈；

• 另一个是将与产品配对的无线通讯模块作为输入单元接入设备的控制系统，自动完成对检测数据的实时采集和记录；

那么问题来了：

• 我们应该如何看待这样一款自带感知能力的机械传动产品呢？

• 这种将传感器集成到机械零部件内部的做法，对于我们的生产制造会带来怎样的价值呢？

• 以及，这样的技术，其未来的应用前景又如何呢？
